ensp VLANIF三层通信实验

sweetorange 2025-11-24 0

前言

当一个企业组网当中，分配不同网段的同时，例如财务部想和技术部相互访问，但是两个部门网络VLAN和IP地址规划都不相同的情况下，需要相互访问通信，这个时候二层走不通的时候就可以走三层。

本次实验则是模拟核心交换机，接入两台不同VLAN的PC电脑实现本地三层转发。

实验需求

实现不同VLAN和IP的两台PC电脑能相互访问。
为极大模拟真实环境，则将使用DHCP自动下发IP地址。

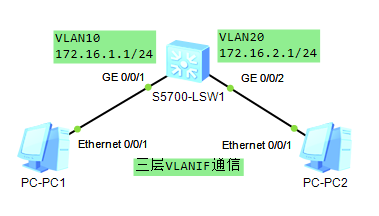

实验拓扑

实验配置

VLAN创建并放行

<Huawei>sys
Enter system view, return user view with Ctrl+Z.
[Huawei]un in en
Info: Information center is disabled.
[Huawei]sys SW1
[SW1]vlan b 10 20   #分别创建vlan10  20
[SW1]int g 0/0/01
[SW1-GigabitEthernet0/0/1]p l a
[SW1-GigabitEthernet0/0/1]p  d v 10
[SW1-GigabitEthernet0/0/1]int g 0/0/2
[SW1-GigabitEthernet0/0/2]p l a
[SW1-GigabitEthernet0/0/2]p d v 20

VLANIF配置 + 接口DHCP地址池

[SW1]dhcp en
[SW1]int vlan 10
[SW1-Vlanif10]ip add 172.16.1.1 24
[SW1-Vlanif10]dhcp select interface
[SW1-Vlanif10]int vlan 20
[SW1-Vlanif20]ip add 172.16.2.1 24
[SW1-Vlanif20]dhcp select interface

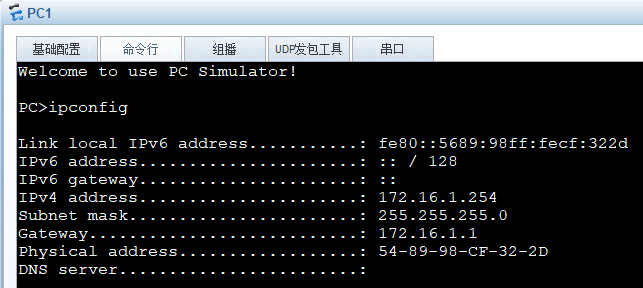

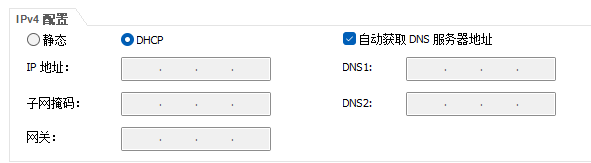

两台PC设置IP获取方式为DHCP
